Защитили от коррозии

Работников участка по электрометрическим работам, ремонту и обслуживанию средств ЭХЗ Управления аварийно-восстановительных работ без преувеличения можно назвать настоящими защитниками нашего предприятия. Ведь благодаря их непростому труду обеспечивается сохранность производственного оборудования подверженного коррозии: трубопроводов, резервуаров, скважин. В сегодняшнем номере мы расскажем об одном из дней жизни этих специалистов.

Перечень работ, которые выполняет участок, весьма обширен. Это установка, ремонт и обслуживание установок катодной защиты, установок протекторной защиты, контрольно-измерительных пунктов (КИП), электродов сравнения, проведение контроля качества подготовки поверхности и нанесения лакокрасочного и изоляционного покрытий и многое другое. Но все они направлены на решение одной главной задачи — защитить от коррозии производственное оборудование.

В день, когда мы прибыли на групповую установку Роговского газоконденсатного месторождения Газового промысла № 1 Каневского газопромыслового управления специалисты производили монтаж протяженного гибкого анода, длиною в 50,5 метров. Он принимает на себя коррозионные процессы, тем самым обеспечивая сохранность всех подземных коммуникаций групповой установки.

Перед тем как приступить к работам специалисты прошли все необходимые инструктажи. Дальше — дело за представителями лаборатории неразрушающего контроля Участка ЭХЗ. Они при помощи специального прибора — трассоискателя — проверили, что и на какой глубине скрывается под землей той площадки, где предполагается произвести монтаж анодного заземлителя, установили местонахождение подземных коммуникаций: их направление, глубину залегания и расположение.

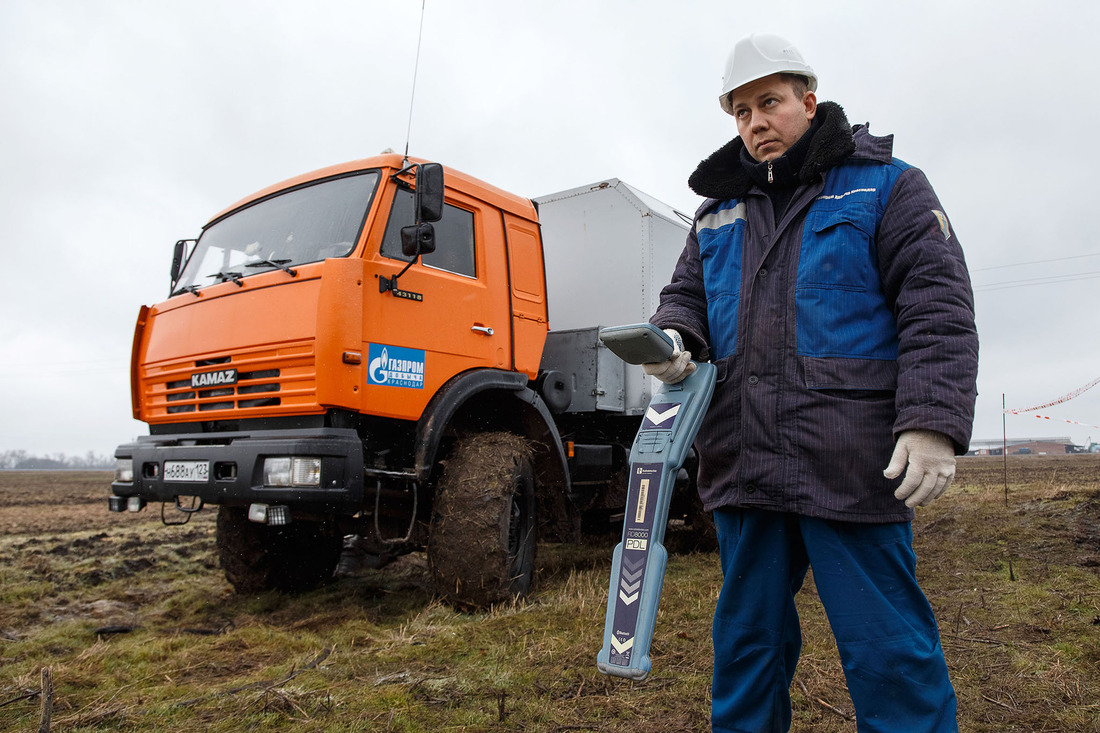

Исследование площадки с помощью трассоискателя

Исследование площадки с помощью трассоискателя


«Это необходимо для того, чтобы убедиться, что никакое ранее установленное оборудование не будет повреждено при монтаже, — поясняет Георгий Киреев, начальник участка. — Затем составляется схема площадки и устанавливается место монтажа анода, расстановки техники и работы специалистов».

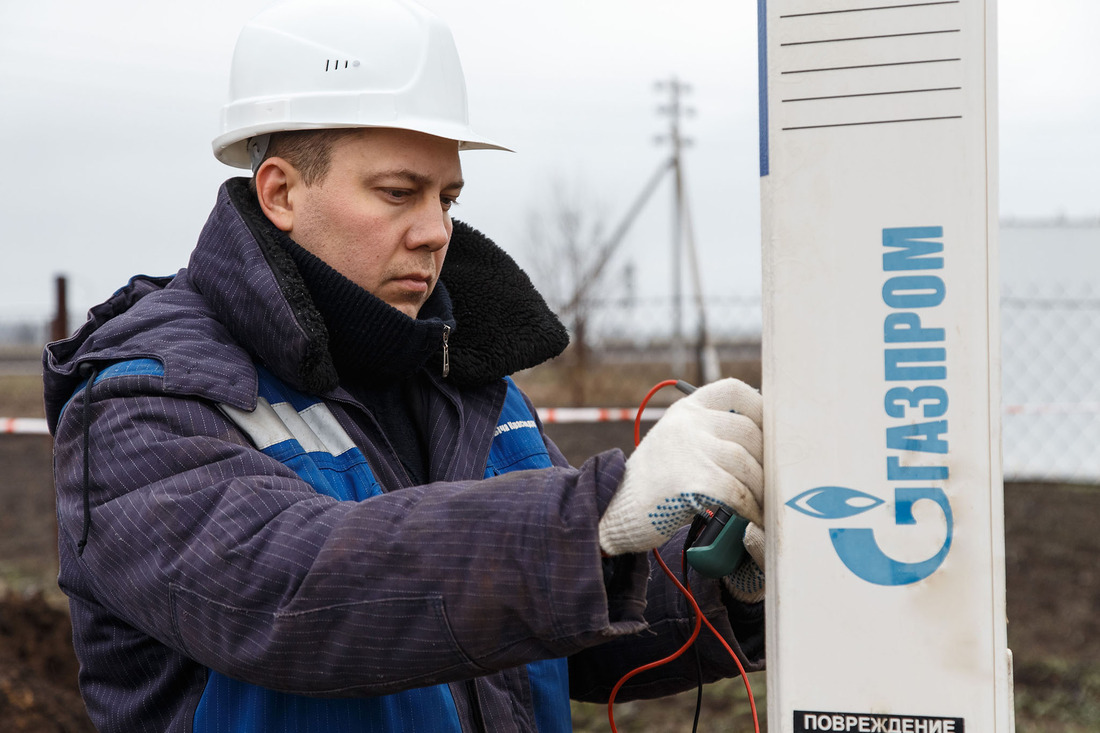

После к процессу подключаются инженер, монтеры и спецтехника УТТ и СТ — экскаватор. Под контролем специалистов на удалении одного метра от контрольно-измерительного пункта происходит выемка грунта. В траншею глубиной 1,2 метра монтеры укладывают анодный заземлитель и подключают в КИП. Затем из мешков монтеры высыпают специальный химический реагент — коксо-минеральный активатор. Он позволяет уменьшить скорость растворения анода. Его количество рассчитывается заранее исходя из показателей удельного сопротивления грунта, в который укладывается заземлитель. Далее траншея заполняется необходимым количеством воды и проводится проверка работы нового анода. «Мы подключаем новый анодный заземлитель к станции катодной защиты», — рассказывает Александр Ткачев, инженер по электрохимической защите — Происходит его активация, вырабатывается ток для защиты подземных коммуникаций от коррозии. Затем мы связываемся с коллегами на участке ЭХЗ УАВР в станице Каневской, где они в режиме удаленного доступа контролируют работу установок катодной защиты в течении всего срока эксплуатации".

Активация анодного заземлителя

Активация анодного заземлителя


На этот раз, как впрочем и всегда, все прошло четко по плану и без сбоев. Работники УАВР засыпали траншею, привели площадку в порядок и отправили технику обратно на базу. Позже, летом здесь проведут рекультивацию земель, и простому человеческому взгляду будет совсем не разобрать, что же скрыто под землей. Анод будет работать до 30 лет, стоя на страже противокоррозионной безопасности трубопроводов предприятия.

Только факты: В ООО «Газпром добыча Краснодар» эксплуатируются 229 установок катодной защиты, в состав которых входят станции катодной защиты, анодные заземлители, КИП, электроды сравнения, индикаторы коррозионных процессов, анодные и дренажные линии и другое оборудование.

Справка:

Коррозия в год может «съесть» 0,8 мм трубы. Это значит, что если не обеспечить электрохимическую защиту металлических сооружений, через непродолжительное время могут возникнуть аварийные ситуации, возможны пропуски газа, разливы нефтепродуктов, что приведет, в том числе, к нанесению экологического ущерба.
