ООО «Газпром добыча Краснодар» начнет использовать новую технологию контроля качества сварных соединений трубопроводов

3 марта 2022, 08:00

Специалисты лабораторий неразрушающего контроля компании будут применять беспроводной комплекс цифровой радиографии «Цифракон» для диагностики сварных швов стальных трубопроводов и технологического оборудования. Эта отечественная инновационная разработка позволит использовать вместо радиографической пленки плоскопанельный детектор, а вместо лаборатории — компьютер со специальным программным обеспечением. Теперь рентгеновская дефектоскопия станет намного быстрее и безопаснее, а ее результаты — качественнее и надежнее.

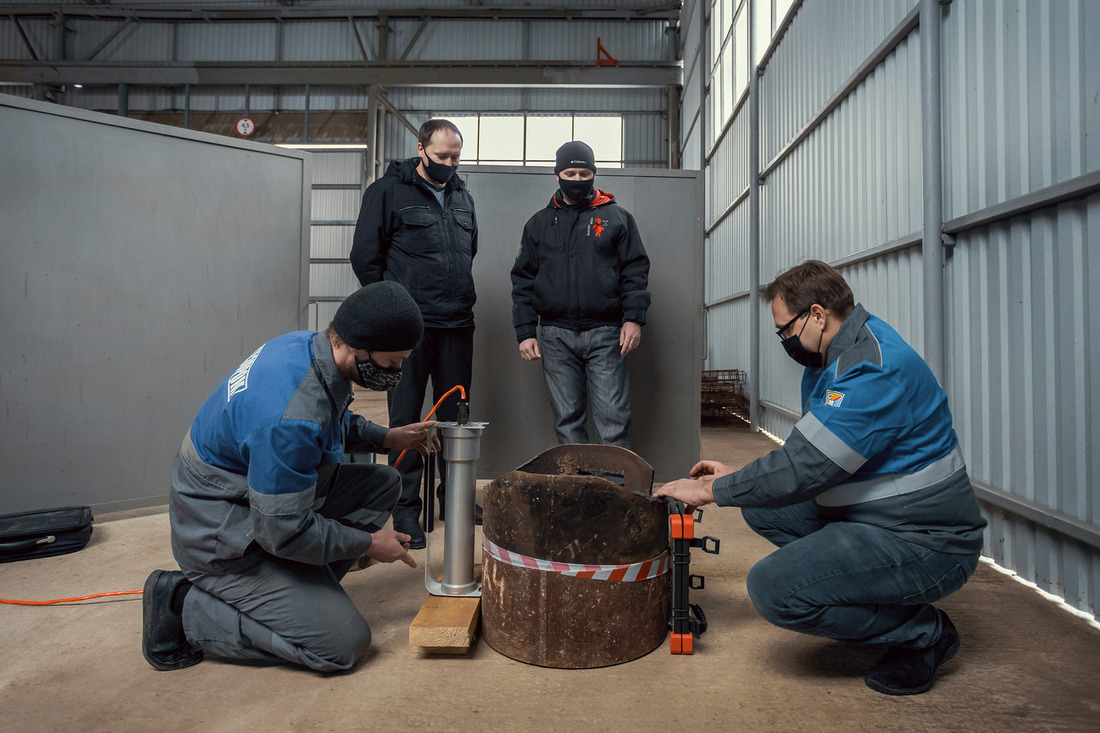

Новое оборудование будет внедрено в производство в рамках выполнения программы ПАО «Газпром» по оснащению дочерних обществ отечественными средствами неразрушающего контроля (НК) качества сварных соединений трубопроводов. Специалисты НК двух лабораторий Управления аварийно-восстановительных работ (УАВР) из станицы Каневской и города Вуктыла уже освоили «Цифракон» в теории и на практике. Обучение проведено представителем фирмы-производителя — ООО «Центр Цифра».

От результатов неразрушающего контроля зависит надежность и безопасность газовых и нефтяных трубопроводов на многие годы вперед. Поэтому главная задача «Цифракона» — максимально точно проверить качество сварных соединений стальных труб, диаметр которых может варьироваться от 20 до 500 DN, а толщина стенки — от 2 до 40 мм.

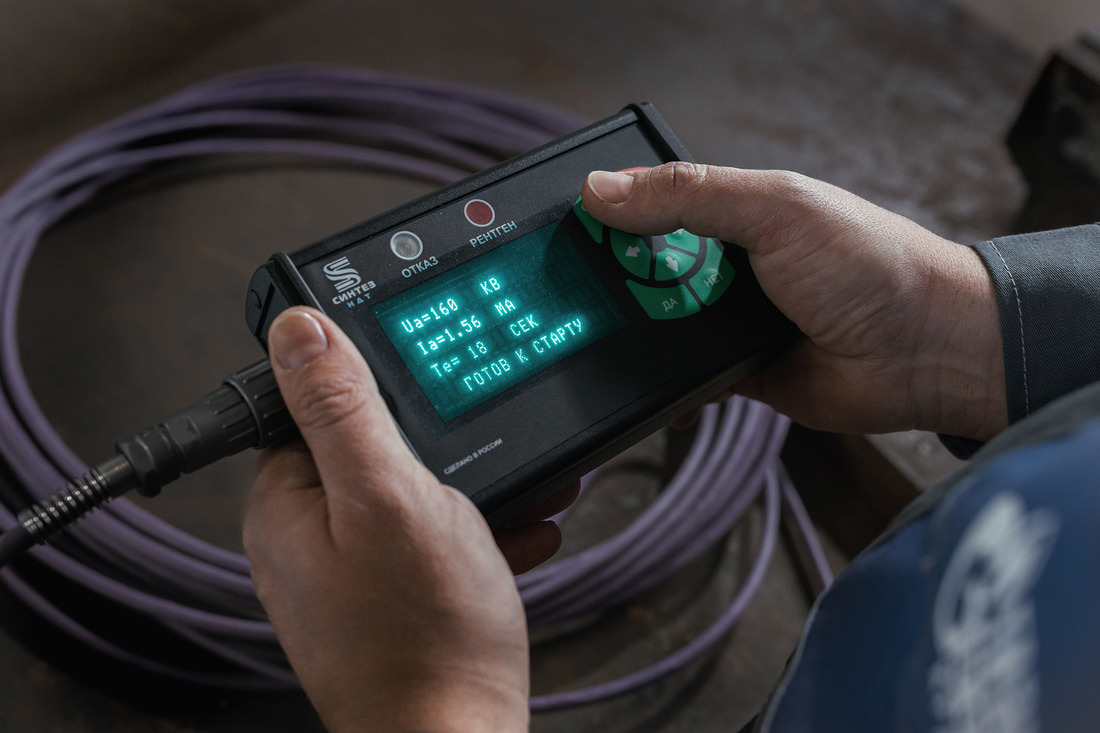

Инновационный комплекс включает в себя переносной рентгеновский аппарат, плоскапанельный детектор размером с лист А4, ноутбук с программным обеспечением «ДИСофт», сетевой блок для работы через точку доступа и рабочий планшет дефектоскописта рентгеногаммаграфирования. Все оборудование можно компактно сложить в два чемодана и перевозить в багажнике легкового автомобиля.

Главный сварщик Общества Андрей Кузнецов приводит пример:

«При контроле сварного шва толстостенной трубы толщиной 80 мм работа с пленкой на просвет занимает полтора часа, а в аналогичных условиях с „Цифраконом“ на процедуру уходит 10 минут».

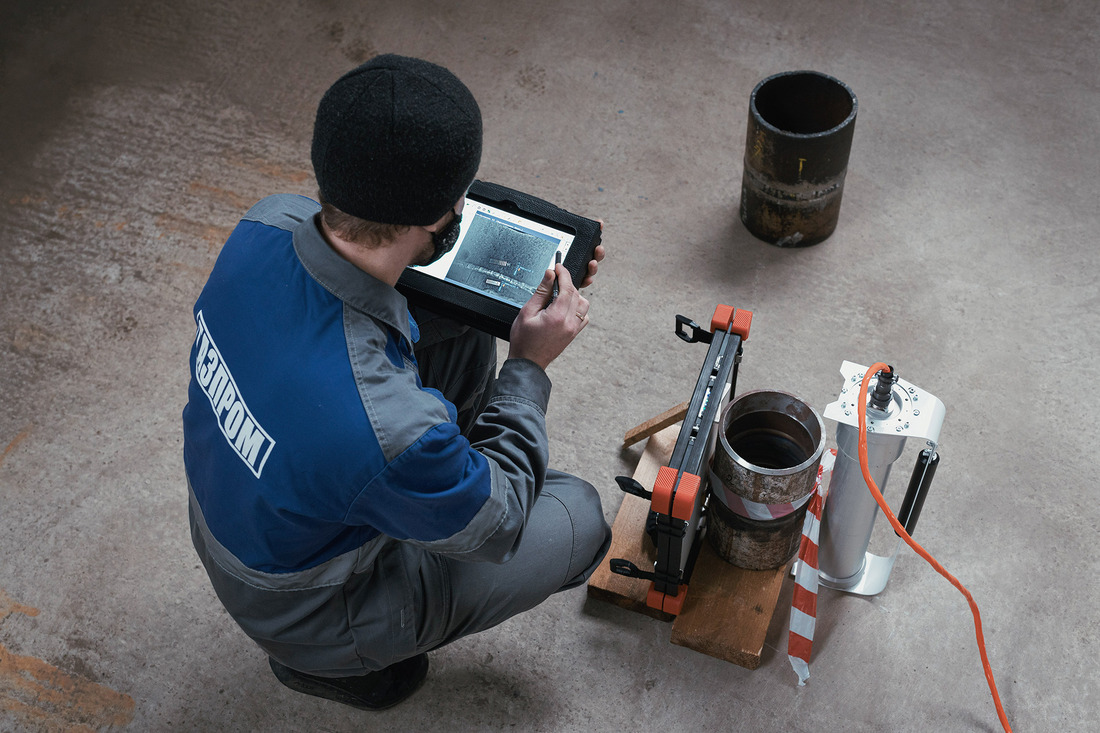

Цифровая радиография также заметно упростит анализ результатов контроля. Качество сварки и состояние околошовной зоны (наличие язвенных коррозийных разрушений) мгновенно отображаются на экране ноутбука или планшета. Затем все данные можно тут же зашифровать, вывести отчет по форме предприятия и поместить его и снимок в единый электронный архив. Все перечисленные действия позволяют значительно сократить расходы.
